کمپرسور

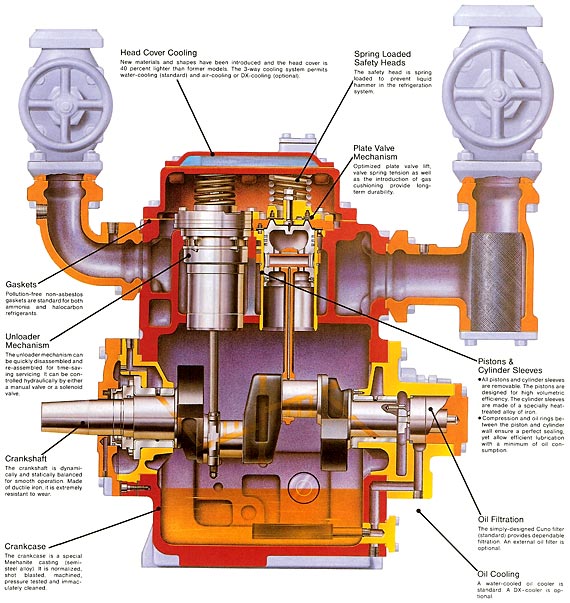

کمپرسورهای رفت و برگشتی(Reciprocating
Compressor)
این نوع کمپرسورها در زیر شاخه کمپرسورهای جریان متناوب
(Intermittent Flow) یا کمپرسورهای جابجایی مثبت می باشد. کمپرسورهای جابجایی مثبت
ابتدا سیال(گاز) را از یک محفظه بزرکتر مثل سیلندر وارد یک محفظه کوچکتر کرده و سپس
فشار آن بالا رفته و این نوع کمپرسورها را جابجایی مثبت می خوانند.
زمانی
که سیال(گاز) قصد وارد شدن به سیلندر را دارد ابتدا توسط سوپاپ ورودی باز شده ولی
چگونه؟ برای اینکه این حالت اتفاق بیفتد باید فشار درون لوله که سیال(گاز) در آن
قرار دارد از فشار سیلندر بیشتر شود چرا؟ به این دلیل که باعث می شود تا فشار گاز
بر سوپاپ وارد شود و بتواند آن را باز کند و وارد محفظه سیلندر شود. و سوپاپ ورودی
بسته می شود. حالا باید سوپاپ خروجی باز شود برای اینکه این سوپاپ بتواند باز شود
باید فشار سیلندر از فشار درون لوله خروجی بیشتر باشد.
کمپرسور سانتری فوژ محوری axial comperessor
کمپرسور سانتری فوژ محوری axial comperessorکمپرسور محوری است که به طور معمول از تعداد زیادی ردیف های به ترتیب، به نام چرخشی روتور و استاتور پره ثابت ، ساخته شده است همانطور که در شکل نشان داده شده است. سطر اول ثابت (که می آید در مقابل روتور) است که به طور معمول به نام پره راهنمای ورودی یا IGV نامیده می شود. هر جفت های پی در پی روتور و استاتور یک مرحله کمپرسور را تشکیل می دهد. بنابراین کمپرسورهای با بسیاری از ردیف تیغه کمپرسور چند مرحله ای نامیده می شوند.
ین نوع کمپرسور از آن جهت که هوا را در جهت محوری فشرده میکند کمپرسور محوری نامیده میشود.کمپرسور محوری در موتورهایی با ؛یک شفت ؛ دو شفت و سه شفت بکار میرود.این بدان معناست که توربین های این نوع کمپرسور ممکن است حرکت جداگانه از یکدیگر داشته باشند و توربینهایی که این کمپرسورها را به حرکت درمی آورند هم از یکدیگر جدا هستند ولی در جهت مخالف یکدیگر گردش نمیکنند(تا جایی که من اطلاع دارم) و دلیلی هم برای گردش مخالف وجود ندارد. در موتورهای چند شفته (1,2,3) درونی ترین شفت مربوط به کمپرسور فشار ضعیف بوده و به همین ترتیب شفت میانی یا بیرونی (در موتور دو شفته) دارای کمپرس فشار متوسط (در موتور سه شفته) ودارای کمپرس فشار قوی (در موتور دو شفته) میباشد.بیرونی ترین شفت هم در موتور سه شفته دارای قویترین فشار میباشد.
مطلب دیگری که در مورد کمپرسور محوری است این است که در این نوع کمپرسور تعداد مراحل توربین زیادی قرار میدهند(نسبت به قدرت) و در صورتی که دارای هدایت کننده ی هوا نباشد با پیش رفتن به مرکز موتور از زاویه ورودی و خروجی نسبت به محور توربین کاسته میشود.از مزایای این کمپرسور قدرت بسیار بالایی است که این کمپرسور دارا میباشد ودر تمام موتورهای جت پر قدرت استفاده میشود.از معایب این کمپرسور میتوان به سنگینی و حساسیت زیاد به عوامل مخرب بیرونی و قیمت بالا برای ساختن آن اشاره کرد.البته از این نوع کمپرسور در موتورهای توربینی کوچک استفاده نمیشود.کمپرسور ترکیبی(Axial-Centrifugal)کمپرسور گریز از مرکز در موتورهای جت قدیمی استفاده میشد.بازده کمپرسور گریز از مرکز یک مرحله ای نسبتا کم است اما کمپرسور گریز از مرکز چند مرحله ای بهتر از یک مرحله ای آن است. ولی با کمپرسور محوری برابری نمیکند.بعضی از موتورهای پیشرفته ی توربوپراپ و توربوشفت نتیجه ی مطلوبی از کاربرد ترکیبی این دو نوع کمپرسور کسب کردند مانند PT6 Pratt و Whitney ازکانادا که امروزه خیلی محبوب بازار است.
